盲文给人的印象通常是"摸书"。但数学课的几何图、地理课的地图、报表里的柱状图，视障者也一样要用，只是得先在纸上做成凸点，再拿手指去读。这类东西有个专门的叫法：触觉图形（tactile graphics）。
前两天做写字机 like 项目的时候，看到某公司的盲文产品，打开页面发现是巨大写字机 + 大力出奇迹舵机。给我整笑了。但一看价格，和写字机一个级别，超级便宜，又感觉肃然起敬，颇有中国人的"工程智慧"感。
故而翻他们专利，看到他们做这个方向的申请，2024 年提交的。2024 年那份的引证文献里，正好引了一篇 2016 年的旧专利。两件放一起读，不禁让人再次感叹工程智慧。褒义地来说，上古现成的图像算法换个领域又做了一遍，在小众领域照顾到了残障人士（当然，如果你非要觉得这意思是水专利，随你！）；另一件则真从"用手摸"这个角度重新想了问题。两件专利差了 8 年，中间计算机图形学的水平，确实从"小学生 scratch 水平"升级到了"当代图形学入门教材"。尤其是结合他们产品的思路来看，感觉非常有产品可行性，上古 CV 在工业界还是有希望的。失业的 CV 朋友们，别哭了，去看看工业界吧。
2016 年那份：一次"领域平移"
先看旧的那件。CN105844679B《复杂盲文点阵图形绘制和内嵌文字输入的方法及装置》，一家科技公司加一所高校联合申请，2016 年 4 月递交，2018 年 11 月授权，审批走了两年半。
说明书里的背景数据倒是值得一提。按中国残联 2012 年的一份文件，截至 2010 年底全国盲人有 1263 万。可每年出版的盲文出版物只有 140 种左右，还基本都是纯文字。配图不是没有，是要靠出版人员一个点一个点"戳"出来，改一处就得整幅重画。就冲这个背景，这份专利想解决的问题是真存在的。
专利的做法是在普通画布上铺一层"盲文点阵背景格"，然后声称能翻译三类内容：曲线、位图、文字。我照着说明书把三类都拆开看了。
贝塞尔曲线。记下起止点加一串"拐点"，代进方程，参数 t 步进 0.001，算出 1001 个点，落在哪个格就在哪个格打点。翻译成图形学的说法，就是对参数曲线均匀采样再取整落格，最基础的光栅化，教材课后题那种。细节上有几个地方对不上号。背景写"很多画图工具最多只能绘制二阶贝塞尔曲线"，这话在 2016 年就不成立，三次贝塞尔是设计软件和 SVG 几十年的标配。把控制点叫"拐点"也不对，说明书自己都写了曲线"一般不会经过"P1、P2——控制点本来就不在曲线上，跟拐点是两回事。采样点固定在 1001 个，跟曲线长短没关系，落点间距完全不受控。
位图转换。转灰度、裁白边，把 n×n 个像素的平均灰度按比例对应到一个格，低于固定阈值就画点。说白了就是盒式滤波降采样加固定阈值二值化，等于"缩略图转棋盘格"。抖动算法（Floyd–Steinberg、Bayer）和 Otsu 自适应阈值，这些上世纪就成熟的东西一个都没用。摘要里那句"以提取特征点的方式呈现"也经不起琢磨：均值池化恰恰不提取任何特征。审查员引证的那篇基于 Canny 算子的盲用图形论文，做的才是特征提取。摘要把均值池化写成"提取特征点"，这属于专利文案的基本操作。
内嵌文字。把字符在 63 个盲文字符里的序数算出来，再和一组十六进制数做按位与，定出 6 个点位。可盲文编码本来就是把低位 6 个比特当点位用的，Unicode 盲文区从 U+2800 起就是这么设计的，这份专利用的内码也是同一套。按位与那一步，无非是把字体渲染里现成的一张查找表，重新描述成了算法步骤。看着像算了一通，其实查表而已。

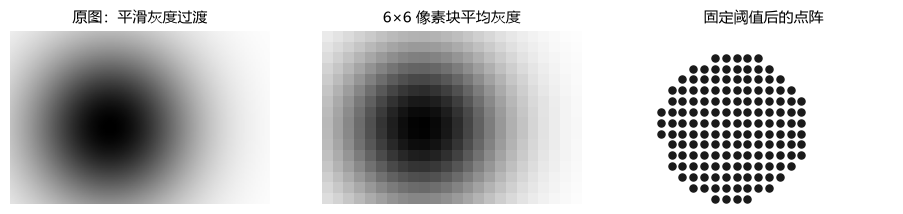

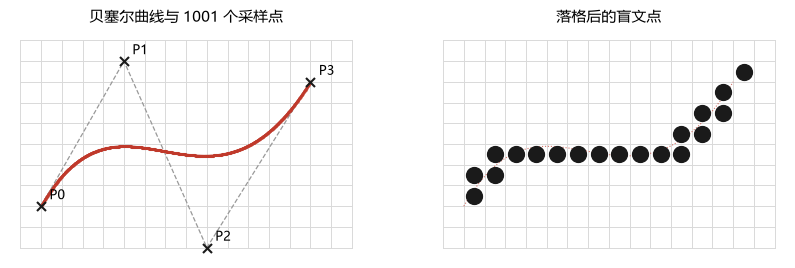

曲线和位图两条我按专利步骤重演了一遍（图为本文演示，非专利附图）：
独立权利要求也很有看头。主干就一句：“该方法包括三项内容”，技术特征全沉在从权里。能过审，靠的主要是领域平移：审查员引证的 2 件专利加 1 篇论文，全在盲文领域内，没有一件来自图形学的公知常识。老算法搬进一个检索不到对比文件的窄领域，“新颖性"就这么成立了。说白了，捡了个没人检索的领域，老东西进来就是"新"的。
公道话也要说。它的真实贡献在工程：一行 30 方、整页 4500 个点、每方 6 点不能拆到两行，把这些约束集成成一个能用的编辑器，在 2016 年确实解决了"有没有"的问题。但这是产品价值，跟专利文本里那些"算法"的含金量是两回事。
2024 年那份：一个可检验的命题
再看新的一件。CN118608652B《一种盲文凸图填充方法和填充装置》，申请人是家做盲文刻印设备的公司，2024 年 7 月申请，2025 年 5 月授权。这家就是开头那个"写字机 + 大力出奇迹舵机"的厂。它瞄准的问题细得多，也实在得多：填充。
柱状图的柱子、地图上的色块、饼图的扇区，都离不开"涂黑"这一步。传统盲文凸图的填充是均匀撒点。明眼人看这样的图没问题，但凸图是拿手指摸的，手指一次只能盖住一小片，均匀的凸点摸到哪儿都一个样。专利里举了个很直白的例子：随便摸图中居中的一块矩形区域，手感完全相同，不同图形之间毫无区分度，想分辨形状只能把整个填充区一寸寸摸完。你想想，摸哪儿都一样，这图等于没做。
解法倒是一句话能讲完：别均匀撒，按轮廓一圈一圈往内填。对图形做腐蚀取出最外层轮廓，在轮廓上挑边缘点和拐点——每个点看四个象限的邻域，至少两个象限是空的，说明它贴边或在拐角上——把这一圈记进结果，再向内腐蚀 3L 层露出下一层轮廓，循环到完。这样填出来的凸点一圈贴一圈，忠实描摹形状，像等高线：手指落在内部任何一小块，摸到的都是带方向和曲率的局部线索，顺着"等高线"就能大致猜出整体形状。这一下，从"摸哪儿都一样"变成"摸哪儿都有信息”。

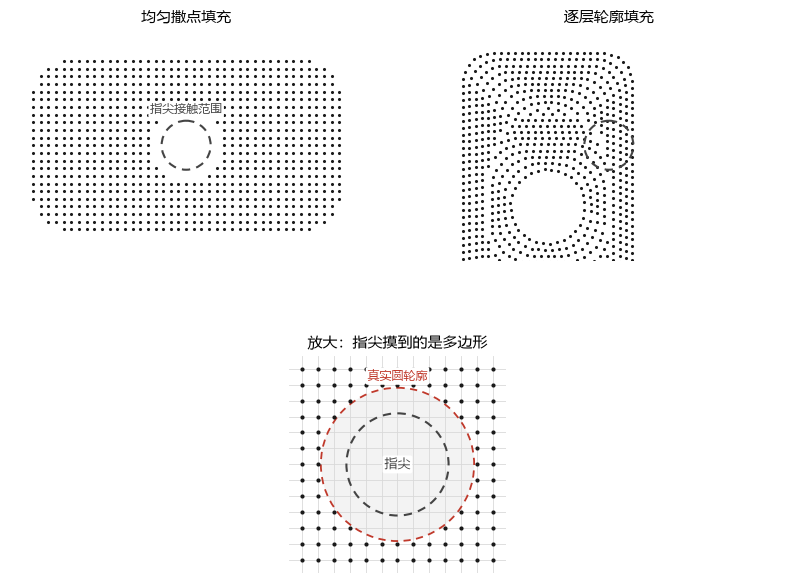

两种填法我拿两个带孔的图形各跑了一遍，虚线圈是指尖一次能摸到的范围，差别一眼可见（同为本文重演）：
“怎么做"这一层，腐蚀、邻域判定，都是形态学里的老工具。它真正的价值在"为什么”：均匀填充局部没有区分度，逐层轮廓让局部携带了全局信息。这是一个可检验的感知命题，找盲人用户做实验就能验证或证伪。2016 年那份从头到尾没有这种命题，只有流程。这就是开头说的：一件是"上古算法换个领域"，一件是真从"用手摸"的角度想问题。
还有一层产品逻辑。这类刻印设备本质是台写字机：x-y 平面走笔，Z 轴原本只是控制抬笔落笔的舵机。把舵机功率做大、笔换成冲头，落笔就成一个凸点。因为能在任意浮点坐标上打点，它天然不受盲文方格的束缚，算法才能直接在像素级逐层腐蚀，层间距按手感调 L。2016 年那份的一切都得落到棋盘格上，说到底是被传统刻印硬件框死了。硬件一换，算法的自由度跟着换。所以这篇能成，一半是算法想明白了，一半是人家真把舵机功率做大了。
放在一起看
两份放一起，比单看哪一份都有意思。
先讲硬件。 固定点阵的刻印机，逼出来的软件逻辑是一切都量化到方格；连续走位的写字机解开了这把锁，逐层轮廓填充才有发挥空间。所以读这类专利，先问"它跑在什么硬件上"，比先看它宣传什么功能有用。
再看命题。 判断含金量，我有个土办法：找命题，不看流程。有命题的专利会明白写"现有方法哪里不成立、我的方法为什么成立"，而且这话能被实验检验；没命题的专利只有功能清单，把教科书操作换个领域重新排一遍队。授权证书分不出这两者——前者的独权可以只有一句"包括三项内容"，照样拿证。
最后说摘要。 2016 年那份申请把均值池化说成"提取特征点"，把查表说成算法，把"很多画图工具只能画二阶贝塞尔曲线"这种不存在的局限写进背景技术。专利文本里每个漂亮的说法，都值得回权利要求和实施例里找对应物，找不到，就是文案。
从"能画"到"好摸"，中间隔了八年。无障碍这个领域的节奏大抵如此：先把工具从无到有做出来，再慢慢学着按手指的认知方式重新设计图。只是作为读者，这两步得分开算账。至于开头的"计算机图形学下岗再就业"——别总盯着大厂裁员，来这种小领域看看，老算法配上新硬件，照样有饭吃。前提是别学 2016 年那份，光换个领域就敢说自己"创新"。
备注：以上基于两案公开文本（申请公布与授权公布）的说明书和权利要求写成；两份专利目前都处于有效状态，原文可在 Google Patents 查阅：CN105844679B、CN118608652B。
